INTRODUCCIÓN
en el
presente trabajo daremos a conocer los diversos materiales y normas de
seguridad que podremos encontrar en un laboratorio, para con ello lograr un
buen bienestar allí dentro y evitar diversos accidentes debido a un mal
conocimiento sobre algunos implementos
OBJETIVOS
-
familiarizar al estudiante con los diversos implementos y equipos
usados en el laboratorio de química.
-
instruir al estudiante en las reglas básicas de comportamiento y seguridad
dentro de un laboratorio de química.
- identificar
símbolos de peligrosidad usados para determinar las carateristicas de
sustancias peligrosas.
PROCEDIMIENTO
INGRESO
AL LABORATORIO:
a
continuación enseñaremos con lo que nos podemos y/o debemos encontrar a la
entrada de un laboratorio de química.
El
trabajo en un laboratorio involucra el uso de equipamientos y otros elementos
cuyos riesgos es necesario conocer y que será necesario prevenir en todos los
casos. Queremos hacer énfasis, a su vez, en que considerar las cuestiones de
seguridad en el laboratorio no es un mero requisito formal. El riesgo de que se
provoquen accidentes como incendios o shocks eléctricos está siempre
presente.
1-
extintor
2-
señales de seguridad
3- reloj
4-
carteles de informacion
MATERIAL
DE LABORATORIO:
ahora te
mostraremos los implementos mas comunes usados en un laboratorio de
Química General.
Cada uno
de estos instrumentos cumple una función específica dentro del laboratorio.
Así mismo, el conocimiento de cada material requiere un manejo, cuidados y
aplicación adecuados para su óptimo funcionamiento.
1-
erlenmeyer
2- frasco
lavador
3- balón
volumetrico
4- tubo
centrifuga
5-
condensador liebig
6-
condensador graham
7- balón
fondo plano
8- embudo
buchner
9- embudo
10-
gradilla
11- balón
fondo redondo
12-
termómetro
13-
mortero con pistilo
14-
micropipeta
15-
beaker
16-
jeringa
17-
pipeta volumetrica
18-
probeta
19-
vidrio reloj
20- pinza
de laboratorio
21- tubo
de centrifuga
22-
gotero
23-
picnometro
24-
espátula
25-
señales de seguridad
26-
botiquín de primeros auxilios
ÁREA DE
TRABAJO EN EL LABORATORIO:
se debe
saber identificar cada elemento que encontramos en un laboratorio para un buen
desarrollo de actividades químicas.
los
muebles grandes en su mayoría deben estar fijados al piso para evitar
algún movimiento que nos lleve a perder las sustancias.
1-
montaje de laboratorio
2- alanza
3- nevera
ÁREA DE
ALMACENAMIENTO DE REACTIVOS:
en esta
área revisaremos el almacenamiento de diversos reactivos en su debido
envase,
siendo uno de los problemas mas frecuentes de los laboratorios, el almacenamiento de reactivos suele ser muy complejo debido a la gran variedad de productos químicos usados, por ello recuerda siempre utilizar implementos de seguridad para evitar
accidentes allí dentro.
para lograr un almacenamiento exitoso, es necesario partir de un buen manejo de inventarios y luego se procede a organizar los reactivos de acuerdo con el sistema de clasificación e identificación elegido
MARCO TEÓRICO
ELEMENTOS DE VIDRIO:
Probeta: La probeta es un instrumento volumétrico que consiste en un cilindro graduado de vidrio borosilicatado que permite contener líquidos y sirve para medir volúmenes de forma aproximada.
Está formado por un tubo generalmente transparente de unos centímetros de diámetro y tiene una graduación desde 5 ml hasta el máximo de la probeta, indicando distintos volúmenes. En la parte inferior está cerrado y posee una base que sirve de apoyo, mientras que la superior está abierta (permite introducir el líquido a medir) y suele tener un pico (permite verter el líquido medido). Generalmente miden volúmenes de 25 o 50 ml, pero existen probetas de distintos tamaños; incluso algunas que pueden medir un volumen hasta de 2000 ml.
Puede estar constituido de vidrio (lo más común), o de plástico. En este último caso puede ser menos preciso; pero posee ciertas ventajas, por ejemplo,es más difícil romperla, y no es atacada por el ácido fluorhídrico (ácido que no se puede poner en contacto con el vidrio ya que se corroe, en cuyo caso la probeta sí lo soporta). Esta adicionalmente se utiliza para las mediciones del agua y otros líquidos.
pipeta: Las pipetas permiten la
transferencia de un volumen generalmente no mayor a 20 ml de un recipiente a
otro de forma exacta. este permite medir alícuotas de líquido con bastante
precisión. Suelen ser de vidrio. Está formado por un tubo transparente que
termina en una de sus puntas de forma cónica, y tiene una graduación (una serie
de marcas grabadas) indicando distintos volúmenes.
Pipeta volumetrica: La Pipeta volumétrica esta hecha
para entregar un volumen bien determinado, el que esta dado por una o dos
marcas en la pipeta. Si la marca es una sola, el líquido se debe dejar escurrir
sin soplar, que baje por capilaridad solamente esperando 15 segundos luego que
cayo la última gota.
Bureta: es un aparato del laboratorio
usado en el análisis químico cuantitativo para medir el volumen de un líquido,
de un gas y para medir la cantidad de una solución química. Consiste en un tubo
de vidrio graduado con una llave de paso o espiga en un extremo.
Balon de fondo plano: los matraces de fondo plano son
matraces redondos, usualmente compuestos de un solo cuello, que son utilizados
para calentar compuestos en la destilación o en otras reacciones reactivas.
Normalmente
sirven para contener líquidos y para calentarlos. Lo más común es que se use
una especie de material de gasa que se interponga entre el matraz y la llama.
Adicionalmente, los matraces de fondo plano son ampliamente utilizados en la
preparación de medios de cultivo bacteriológicos.
El matraz
de Erlenmeyer: también es conocido como matraz cónico. Es un tipo de frasco
con un fondo plano, un cuerpo en forma de cono y un cuello en forma de
cilindro. Fue creado en 1860 por el químico alemán Emil Erlenmeyer.
Los
matraces de Erlenmeyer tienen bases amplias, con lados que se estrechan hacia
arriba hacia un cuello corto vertical. Pueden estar graduados, y comúnmente
marcas de vidrio esmerilado o esmalte son usadas donde puedan ser etiquetados
con un lápiz. Usualmente son de vidrio o plástico y son construidos en
distintos rangos de volumen.
Matraz
aforado: Estos matraces son piezas de laboratorio, calibrados para
contener una cantidad precisa de volumen a una temperatura particular. Los
matraces aforados son utilizados para diluciones precisas y preparaciones de
soluciones estándar.
Usualmente
tienen forma de pera, con un fondo plano y están construidos de vidrio o
plástico. La boca tiene un pedazo de plástico o tapa, para acompañar un tapón
de vidrio.
Vaso de precipitado: Estos frascos simples
son utilizados en laboratorios para mezclar, combinar y calentar líquidos. Los
vasos de precipitados tienen un fondo plano, con una forma cilíndrica. A veces
tienen una especie de pico en la parte superior para ayudar a verter líquidos.
Están disponibles en distintos tamaños.
balón
fondo redondo: Este tipo de matraz se utiliza para realizar reacciones
inclusive en caliente. Su fondo esférico favorece la concentración de los
reactivos, no se puede apoyar en una superficie plana, por lo que se utiliza un
soporte.
tubo de
ensayo: El tubo de ensayo forma parte del material de vidrio de un
laboratorio químico y es el principal material que conlleva la preparación de
soluciones o la toma de muestras que luego serán depositadas en este.
Consiste
en un pequeño tubo de vidrio con una punta abierta (que puede poseer una tapa)
y la otra cerrada y redondeada, que se utiliza en los laboratorios para
contener pequeñas muestras líquidas. Aunque pueden tener otras fases. Como
realizar reacciones en pequeña escala.
termómetro: Un
termómetro es un instrumento utilizado para medir la temperatura con un alto
nivel de exactitud. Puede ser parcial o totalmente inmerso en la sustancia que
se está midiendo. Esta herramienta está conformada por un tubo largo de vidrio
con un bulbo en uno de sus extremos.
Algunos
metales se dilatan cuando son expuestos al calor, y el mercurio es sensible a
la temperatura del ambiente. Por ello, los termómetros están generalmente
fabricados con mercurio (Hg), ya que éste se dilata cuando está sujeto al calor
y ello nos permite medir su dilatación en una escala graduada de temperatura
(la escala puede ser Celsius o Fahrenheit).
Picnómetro: picnometro
o botella de gravedad específica, aparato que se utiliza para determinar las
densidades de distintas sustancias. También se conoce como frasco de
densidades. Consiste en un pequeño frasco de vidrio de cuello estrecho, cerrado
con un tapón esmerilado, hueco y que termina por su parte superior en un tubo
capilar con graduaciones de tal manera que un volumen puede obtenerse con gran
precisión. Esto permite medir la densidad de un fluido, en referencia a la de
un fluido de densidad conocida como el agua o el mercurio.
tubo de
ensayo en U: es un tubo cilíndrico en forma de U de unos 2cm de diametro
que se utiliza fundamentalmente para verificar reacciones de
oxidacion-reduccion (REDOX) donde cada una de las semirreacciones tiene lugar
en cada una de las ramas.
Embudo de
filtración: los embudos de filtracion de forma cónica y generalmente
fabricados en vidrio. Los modelos para filtrado en frío poseen un tubo de
salida, pero los modelos para filtración en caliente están hechos de vidrio
pyrex y no poseen tubo de salida.
Tubo de
seguridad: (en forma de flor de cardo), usado habitualmente para añadir
líquidos a un aparato o montaje de laboratorio.
Embudo de
adición o de goteo: este tiene una llave que permiten que el líquido sea añadido
a un frasco lentamente. Son cilíndricos, frecuentemente están graduados y
poseen en su base una junta de vidrio esmerilado estándar. A menudo se
suministra con un tubo paralelo estrecho que conecta las partes superior e
inferior, para igualar la presión.
Embudo de decantación: en
forma de pera, tienen un tapón en la boca superior y un cuello corto, con una
llave de paso para el vertido controlado de líquidos. Estos se utilizan para
decantar dos fluidos inmiscibles. Pueden estar graduados, aunque esto no es muy
común. Se utilizan en la extracción líquido-líquido.
Vidrio reloj: Se utiliza en química
para evaporar líquidos, pesar productos sólidos o como cubierta de vasos de
precipitados, y contener sustancias parcialmente corrosivas. Su utilidad más
frecuente es pesar muestras sólidas; aunque también es utilizado para pesar
muestras húmedas después de hacer la filtración, es decir, después de haber
filtrado el líquido y quedar solo la muestra sólida.
Refrigerante
de serpentín o " Refrigerante de Graham ": Son
aparatos destinados a condensar los vapores procedentes de la destilación.
Presentan
un serpentín interior por donde circula y se condensa el vapor. El líquido
refrigerante circula por el espacio situado entre el serpentín y la pared
refrigerante. Disponible con esmerilados macho y hembra, esmerilado hembra, o
sin esmerilados. Consta de dos circuitos separados. La entrada del agua se
efectúa por la parte inferior y su salida por la superior.
Balón de
destilación: Un balón de destilación o matraz de destilación o matraz
florentino es parte del llamado material de vidrio. Es un frasco de vidrio, de
cuello largo y cuerpo esférico. Está diseñado para calentamiento uniforme, y se
produce con distintos grosores de vidrio para diferentes usos. Está hecho
generalmente de vidrio.
La
mayor ventaja del balón, por encima de otros materiales de vidrio es que su
base redondeada permite agitar o remover fácilmente su contenido sin poder
derramar ninguna sustancia fuera de su envase por precaución. Sin embargo, esta
misma característica también lo hace más susceptible a voltearse y derramarse.

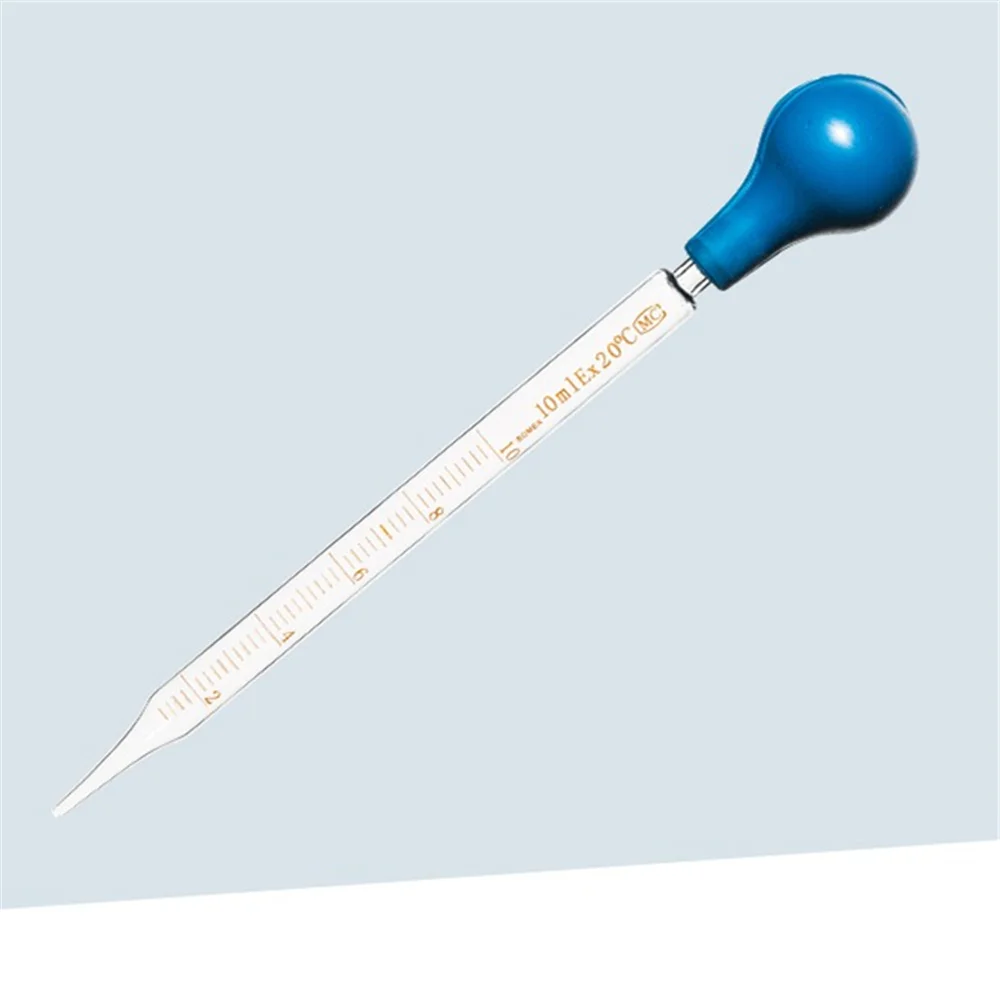

gotero: es un tubo hueco terminado
en su parte inferior en forma cónica y cerrado por la parte superior por una
perilla o dedal de goma. Se utiliza para trasvasar pequeñas cantidades de
líquido vertiéndolo gota a gota.
ELEMENTOS DE CRISTAL:
pipetas graduadas: están calibradas en unidades
convenientes para permitir la transferencia de cualquier volumen desde 0.1 a 25
ml. Hacen posible la entrega de volúmenes fraccionados.
caja
petri: La Caja Petri o Placa de Petri es un instrumento de
laboratorio el cual puede ser de cristal o de plástico, que consta de una base
circular, y las paredes son de una altura baja aproximadamente de 1 cm; y una
cubierta de la misma forma pero algo más grande de diámetro para que encaje
como una tapa. Los hay de diferentes diámetros, los más utilizados en el
laboratorio son los de 10 cm de diámetro.
ELEMENTOS DE PORCELANA:
crisol: Un
crisol es un recipiente que se fabrica con materiales refractarios, utilizado
para la fundición de ciertas sustancias a alta temperatura. Por lo general se
producen con grafito y arcilla.
Metales
como el oro y el níquel suelen fundirse en crisoles, que son capaces de tolerar
temperaturas de más de 1.500 ºC en algunos casos. Por extensión se llama crisol
a los dispositivos de laboratorio que resisten el fuego.
En
los crisoles pueden mezclarse distintos elementos. De este modo, el término
también adquiere un uso simbólico que refiere a una mezcla o una combinación de
diferentes factores, cuestiones o propiedades.
triángulo
de crisol: El Triángulo de Porcelana es un instrumento de laboratorio
utilizado en procesos de calentamiento de sustancias. Se utiliza para sostener
crisoles cuando estos deben ser calentados.
El
Triángulo de Porcelana está conformado por tres tramos de alambre galvanizado,
dispuestos en forma triangular. Cada arista del triángulo posee un tubo de
porcelana. Los extremos de los alambres se retuercen juntos, formando tres
vástagos que se proyectan hacia fuera de cada esquina del triángulo.
Debe
tenerse cuidado para asegurar que el crisol se ajusta cómodamente en el
triángulo y no se caiga a través de este.
Embudo Büchner: está fabricado en
porcelana e incluyen una placa de vidrio sinterizado o una base de porcelana
perforada. Estos se utilizan en la filtración a baja presión con un matraz de
Büchner o kitasato, conectados a una bomba de vacío.
Embudo
Hirsch: su forma es similar a la de los embudos normales, pero
contienen agujeros de vidrio sinterizado en la base para que las filtraciones
sean más rápidas.
Mortero: un mortero es una herramienta que se utiliza para moler y mezclar sustancias, incluidos los productos químicos en un laboratorio o también la comida en la cocina. viene acompañado con un brazo pesado, hecha de porcelana, madera u otros materiales, cuyo extremo redondeado se utiliza para machacar y moler.
es un recipiente, que puede ser hecho de porcelana, madera, piedra tallada u otros materiales. La sustancia se muele entre el brazo y el mortero frotando o golpeando el fondo convirtiéndola así en un polvo fino.
ELEMENTOS DE METAL:
trípode: En
Química y en laboratorios, se utiliza cuando no se tiene el soporte universal
para sostener objetos con firmeza. Es ampliamente utilizado en varios
experimentos. La finalidad que cumple en el laboratorio es solo una, ya que su
principal uso es como [herramienta] de sostén a fin de evitar el movimiento.
Sobre la plataforma del trípode se coloca una malla metálica para que la llama
no dé directamente sobre el [vidrio] y se difunda mejor el calor.
La
Rejilla de Asbesto: en los laboratorios, es la encargada de repartir la
temperatura de manera uniforme cuando se calienta con un mechero, evitando que
entre en contacto directo con la llama y que el envase de vidrio se rompa por
los cambios bruscos de temperatura.
Una
rejilla estándar esta recubierta por una pequeña capa de Amianto o asbesto, un
mineral flexible que se le puede separa en fibras largas, resistiendo altas temperaturas
y así entrelazarlo en la rejilla.
Balanza: La
balanza es un instrumento que sirve para medir la masa de los objetos.
Es
una palanca de primer grado de brazos iguales que, mediante el establecimiento
de una situación de equilibrio entre los pesos de dos cuerpos, permite comparar
masas.
Para
realizar las mediciones se utilizan patrones de masa cuyo grado de exactitud
depende de la precisión del instrumento. Al igual que en una romana, pero a
diferencia de una báscula o un dinamómetro, los resultados de las mediciones no
varían con la magnitud de la gravedad.
El
rango de medida y precisión de una balanza puede variar desde varios kilogramos
(con precisión de gramos), en balanzas industriales y comerciales; hasta unos
gramos (con precisión de miligramos) en balanzas de laboratorio.
El
barómetro: es el instrumento que se emplea para medir la presión
atmosférica y asimismo para poder realizar predicciones sobre el clima. Cabe
destacarse que las zonas que experimentan altas presiones se caracterizan por
casi no presentar lluvias, mientras que por el contrario, las bajas presiones
son claras anunciadoras de fuertes tormentas que hasta pueden incluir
fortísimos vientos.
Las
pinzas de laboratorio: son
un tipo de sujeción ajustable, generalmente de metal, que forma parte del
equipamiento de laboratorio, mediante la cual se pueden sujetar diferentes
objetos de vidrio
Espátula: es uno de los instrumentos usados en el laboratorio de quimica. Se utiliza para tomar pequeñas cantidades de compuestos que son básicamente polvo. Se suele clasificar dentro del material de metal y es común encontrar en recetas técnicas el término punta de espátula para referirse a esa cantidad aproximadamente.
La espátula esta hecha de una lamina plana angosta que se encuentra adherida a un mango hecho de madera, plástico o metal.
ELEMENTOS DE PLÁSTICO:
Embudos
planos: los embudos planos de diseño normal para operaciones
básicas. Existen en varias dimensiones, con el cuello más largo o más corto.
Embudo de
polvo: el embudo de polvo es de cuello ancho y corto, es más
apropiado para las materias sólidas, ya que no se obstruyen fácilmente.
ELEMENTOS DE PAPEL:
Papel filtro: es un papel utilizado
como tamiz que se usa principalmente en el laboratorio para filtrar. Es de
forma redonda y este se introduce en un embudo, con la finalidad de filtrar
impurezas insolubles y permitir el paso a la solución a través de sus poros.
También son utilizados para la exhibición de muestras sobre el. Existen de
distintos tamaños y proporciones.
SOLUCIÓN DEL CUESTIONARIO
CONCLUSION
Para concluir, podemos deducir que es importante conocer el uso de cada material, elemento,sustancia, electrodoméstico y mueble que se encuentre en un laboratorio ya que conociendo su importancia y/o utilidad lograremos un buen resultado evitando accidentes gracias a las señales de seguridad, evitando desastres gracias a las normas del laboratorio y evitando malas o inesperadas reacciones químicas gracias al buen conocimiento de las sustancias y reacciones químicas.
WEBGRAFÍA
noticias.universia.net.co › Noticias › Educación
laboratoriocobaep23.blogspot.com/2012/.../practica-3-conocimiento-y-manejo-del.ht...
https://es.answers.yahoo.com/question/index?qid=20101104162148AABonka
https://www.tplaboratorioquimico.com/laboratorio-quimico/...e...de.../pipeta.html
https://www.tplaboratorioquimico.com/laboratorio.../mortero-de-laboratorio.html
https://es.wikipedia.org/wiki/Picnómetro
https://es.slideshare.net/OsMoVa94/reas-de-trabajo-de-un-laboratorio
No hay comentarios:
Publicar un comentario
